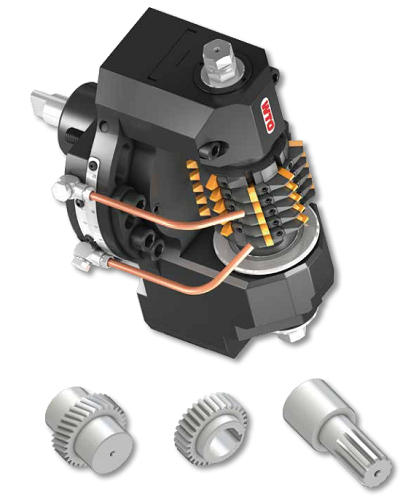

Приводные блоки WTO для зубофрезерования
Специализированный приводной блок для зубофрезерования, разработанный компанией WTO, дает возможность выполнить зубофрезерные операции на токарном станке сразу после токарных операций, не снимая и не перенося деталь на другой станок, что значительно повышает время и точность изготовления детали.

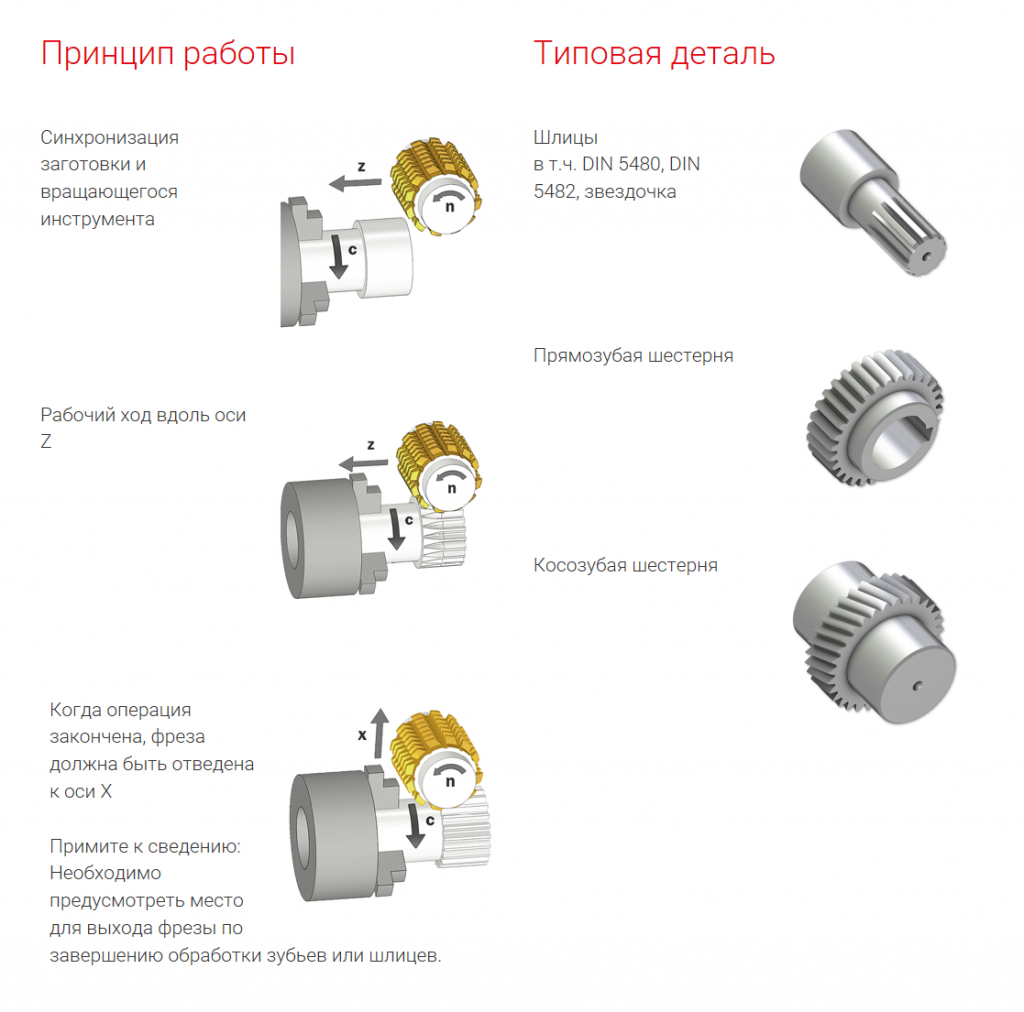

Зубо-фрезерный блок WTO для токарно-фрезерных центров предназначен для нарезания зубчатых колес с разной геометрией (прямозубых, косозубых), колес внешнего зацепления, червячных колес и способен заменить целый зубофрезерный станок, предназначенный для зубофрезерных операций.
Конструкция приводного блока WTO для зубофрезерования позволяет производить обработку зубчатых колес с 2 по 6 модуль, с возможностью выставления угла +/-30 °, что позволяет производить обработку шестеренок с винтовыми зубьями. Регулировка угла бесступенчатого типа, что позволяет более точно скорректировать необходимый угол наклона. Также, приводной блок обладает высокой жесткостью и компактностью, тем самым обеспечивая наибольшую эффективность обработки и сохранения точности изготовляемых деталей.
Возможность использования червячных фрез, как со сменными пластинами, так и из твердого сплава с последующей переточкой режущего зуба.
Удобство и простота смены режущего инструмента, благодаря сменной оправке, обеспечивающей быстрый доступ для обслуживания зоны резания.
Сменные оправки для червячных фрез бывают трех типоразмеров: ф16мм, ф27мм, ф32мм.
Применение приводных блоков WTO, поставляемых компанией SUNTOOLS, позволяет значительно расширить возможности токарного станка и применить операцию зубофрезерования к любым типам токарных станков и револьверных головок. Зубофрезерные блоки WTO обеспечивают высокопроизводительную обработку зубьев на токарных центрах с ЧПУ.
