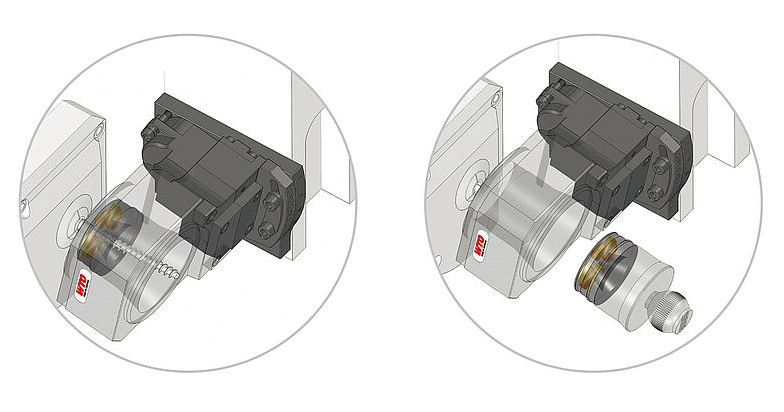

Приводные блоки WTO для вихревого нарезания резьбы

Вихревое нарезание резьбы позволяет работать на высоких скоростях, следовательно, продолжительность цикла резьбонарезания снижается. Также, значительно повышается производительность, так как нарезание резьбы выполняется за один проход. Таким образом, значительно сокращается время обработки по сравнению с однолезвийным инструментом, когда требуется несколько проходов.



Шпиндель работает близко к люнетной цанге, что повышает жесткость технологической системы. Обработка выполняется при эксцентриковом вращении вихревой головки вокруг медленно вращающейся заготовки. При этом происходит перемещение заготовки в продольном направлении соответственно требуемому шагу резьбы на оборот заготовки.



Возможность установки от 6 до 12 резьбовых пластин заметно повышает производительность и значительно снижает вибрацию. Благодаря открытому интерфейсу аппарата вихревого нарезания резьбы могут быть использованы стандартные пластины. Диапазон регулировки от 0° до 30° позволяет производить профили практически любой формы.
